型枠ブロックJISマーク表示認証取得しました。
認証を得ることで民間・公共を問わず使用できます。
来年1月より販売予定になります。
認証日：2020年10月28日
認証番号：GB0807251
詳しいJIS認証情報は下記ボタンをクリックしてください。
◆型枠ブロック
| 呼称 | 外部形状 | 圧縮強さ | 規格・L×H×W（mm） | 重量 | 充填生コン(1m²当り) |
|---|---|---|---|---|---|
| 150 | 基本形横筋・横角 | 25 | 390（10）×190（10）×150 | 11.4kg | 0.09m³ |
| 210 | 基本形横筋・横角 | 25 | 390（10）×190（10）×210 | 13.1kg | 0.14m³ |
※規格は、長さ[標準目地幅（縦）]×高さ[標準目地幅（横）]×実厚さです

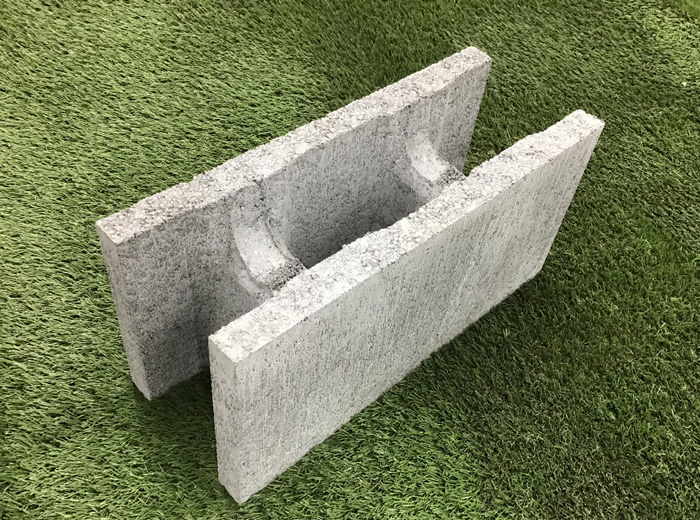

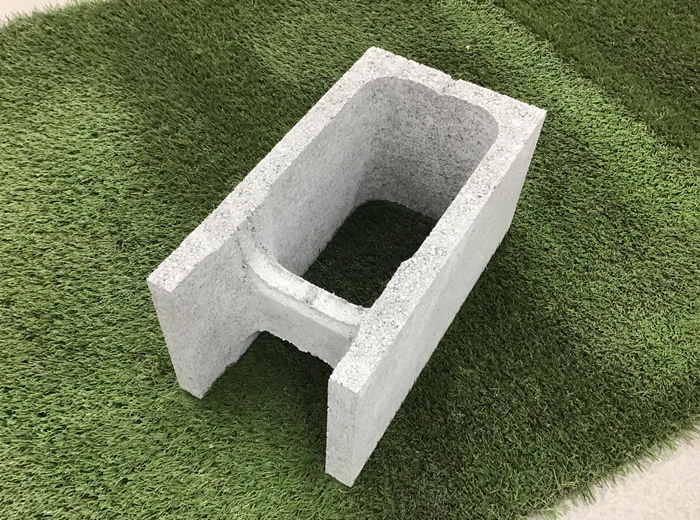

| 呼称 | 基本型横筋 | 横角 |
|---|---|---|
| 150 |  |
 |
| 210 |  |
 |
擬似目地付
| 呼称 | 外部形状 | 圧縮強さ | 規格・L×H×W（mm） | 重量 | 充填生コン(1m²当り) |
|---|---|---|---|---|---|
| 150 | 基本形横筋 | 25 | 399（1）×190（10）×150 | 11.6kg | 0.09m³ |
※疑似目地付きブロックに横角はありません
※規格は、長さ[標準目地幅（縦）]×高さ[標準目地幅（横）]×実厚さです

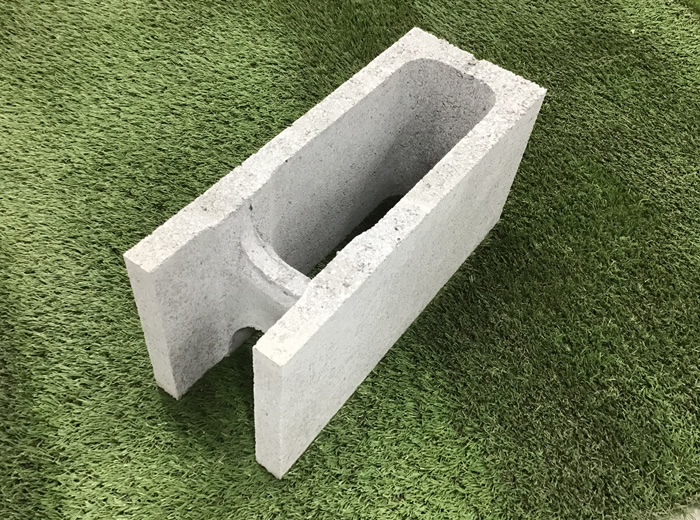

| 呼称 | 基本型横筋 |
|---|---|
| 150 |  |
《型枠ブロックの施工上の注意点》
（配筋）型枠ブロック150を使用する場合
- 縦筋は主筋を13mmとし10mm鉄筋と交互にシングルで200mmピッチで施工する。
- 横筋は10mm以上の鉄筋を使用し200mmピッチで施工する。
（配筋）型枠ブロック210を使用する場合
- 縦筋は13mmの鉄筋を使用し、ダブルで200mmピッチで施工する。
- 横筋は10mm以上の鉄筋を使用し200mmピッチで施工する。
（組積工事）
- 組積工事は1日で8段までとする。
- コンクリート打込みには、設計基準強度21N/mm²（呼び強度24）以上の物を使用する。
- 打ち込み作業は、一度に5段以下でバイブレーター等で締め固めながら打ち込みます。
- 水抜きは、面積m²以内ごとに内径が75mm以上の水抜き穴の設置が義務付けられています。
ただし、1ヶ所で内径75mm以上が確保できない場合、2穴で75mm以上を確保すること。
